HIGH PERFORMANCE MONOCRYSTALLINE MODULE SYM60-6-270M-290M

Keywords :

solar panel / solar cell / MONOCRYSTALLINE MODULE


  • Hits : 40
  • Company : WHS AUTOMATION TECHNOLOGY (KUNSHAN) CO. ,LTD
  • Telephone : +86 15062667823
Contact Us

Product Details

Contact Us

Five Advantages Of Products

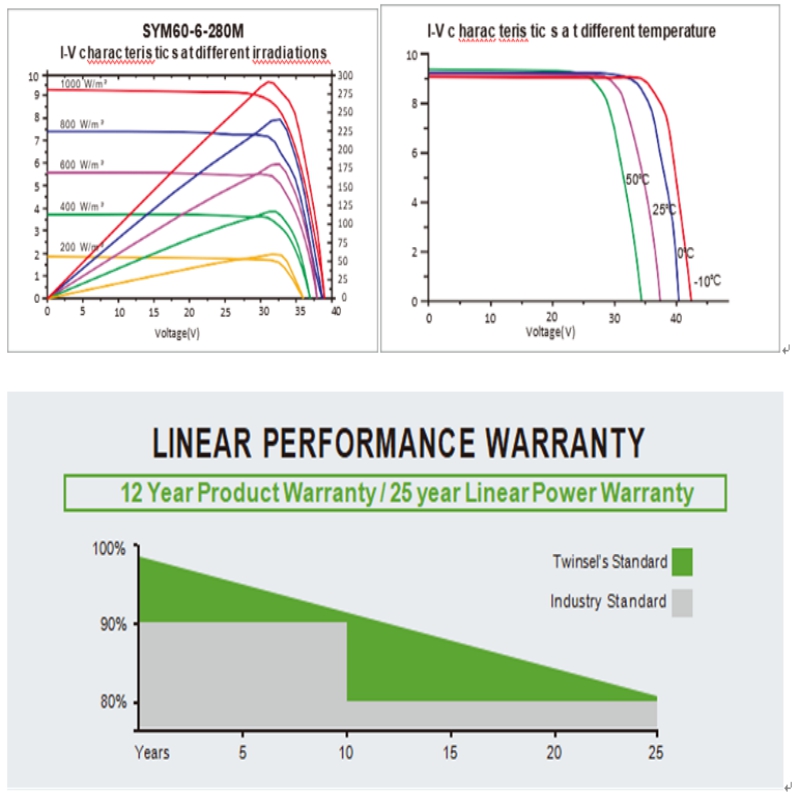

  • Industry leading lowest temperature co-efficient of power, Indutry leading 12 years product warranty, Excellent low irradiance performance
  • Excellent PID resistance, Positive power tolerance of 3%, Dual stage 100% EL inspection gurantee defect-free product
  • Module Imp binning radically reduces string mis-match losses
  • Warranted reliability and stringent quality assurances are well beyond cetified requirements
  • Certified to withstand severe environmental conditions -Anti-reflective & anti-soiling surface minimise power losses from dirt and dust -Severe salt mist, ammonia & blown sand resistance for seaside, farm and desert environments -Excellent mechanical load 2400Pa & snow load 5400Pa resistance

Product Details

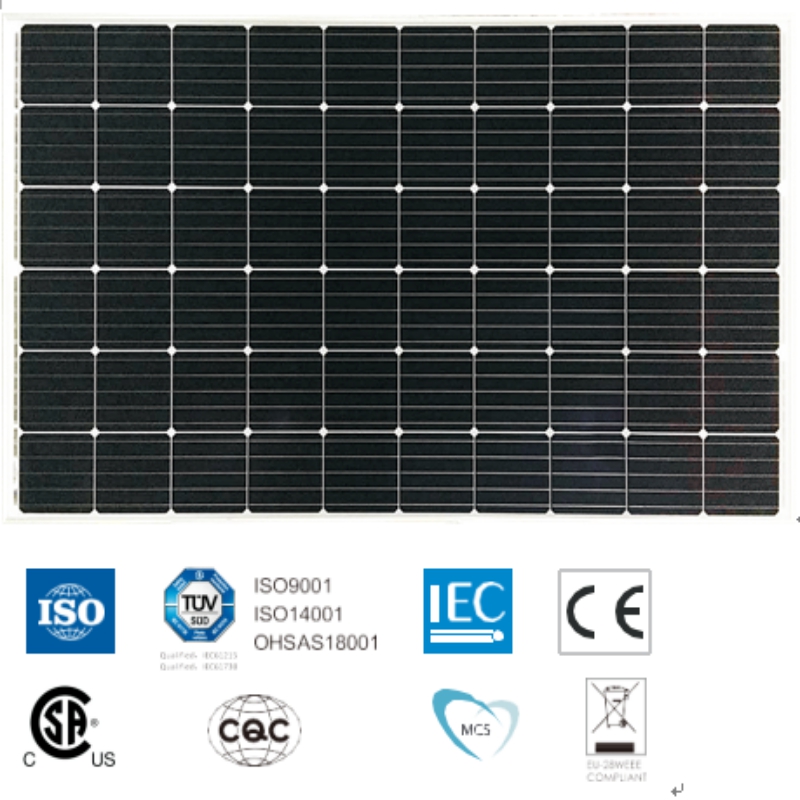

60 CELL MONOCRYSTALLINE MODULE


270-290Wp POWER OUTPUT RANGE


1500VDC MAXIMUM SYSTEM VOLTAGE


17.7% MAXIMUM EFFICIENCY




E L E C T R IC AL DATA ( S T C )


Model Number                                  SYM60-6-270M          SYM60-6-275M         SYM60-6-280M         SYM60-6-285M     SYM60-6-290M


Rated Power in Watts-Pmax(Wp)      270                            275                            280                           285                        290


Open Circuit Voltage-Voc(V)            38.4                            38.5                           38.7                          38.8                       38.9


Short Circuit Current-Isc(A)              9.27                            9.36                           9.47                          9.56                       9.65


Maximum Power Voltage-Vmpp(V)    30.8                           31.0                            31.2                         31.4                        31.6


Maximum Power Current-Impp(A)     8.77                           8.88                            8.98                         9.08                         9.18


Module Efficiency (%)                      16.6                           16.9                             17.2                        17.5                          17.7


STC: Irradiance 1000 W/m², Cell Temperature 25°C, Air Mass AM1.5 according to EN 60904-3.





E L E C T R IC AL DATA ( NOC T )


Model Number                                     SYM60-6-270M         SYM60-6-275M        SYM60-6-280M       SYM60-6-285M      SYM60-6-290M


Maximum Power-Pmax (Wp)               197.4                         201.0                        204.7                      208.3                       211.0


Open Circuit Voltage-Voc (V)              35.2                          35.5                          35.8                        36.2                         36.5


Short Circuit Current-Isc (A)               7.31                           7.35                          7.41                        7.45                         7.50


Maximum Power Voltage-Vmpp (V)     28.4                          28.6                          28.9                        29.1                          29.4


Maximum Power Current-Impp (A)     6.95                           7.03                         7.09                         7.16                         7.23


CNOCT: Irradiance at 800 W/m², Ambient Temperature 20°C, Wind Speed 1 m/s.




MECHANIC AL DATA


Solar cells                                         Monocrystalline 156.75×156.75 mm


Cell configuration                             60 cells (6×10)


Module dimensions                         1650×992×35mm


Weight                                             18kg


Superstrate                                     3.2 mm, High Transmission, Low Iron, Tempered ARC Glass


Substrate                                        White Backsheet


Frame                                            Silver Anodized Aluminium Alloy type 6063T5, Silver Color


J-Box                                              Potted, IP67, 1500VDC, 3 Schottky bypass diodes


Cables                                           4.0mm² (12AWG), 900mm length


Connector                                     IP67 MC4 Compatible





TEMPERATURE & MAXIMUM RATINGS




Nominal Operating Cell Temperature (NOCT)                      45°C±2°C


Temperature Coefficient of Voc                                           -0.32%/°C


Temperature Coefficient of Isc                                            0.05%/°C


Temperature Coefficient of Pmax                                        -0.39%/°C


Operational Temperature                                                    -40~ 85°C


Maximum System Voltage                                                   1500VDC


Max Series Fuse Rating                                                      15A


Limiting Reverse Current                                                  15A




PACKAGING CONFIGURATION


                                                                  40ft                             20ft


Number of modules per container                  840                              360


Number of modules per pallet                         30                               30


Number of pallets per container                     28                                12


Packaging box dimensions (LxWxH) in mm    1680×1120×1130         1680×1120×1130


Box gross weight[kg]                                       590                              590



CAUTION: READ SAFETY AND INSTALLATION INSTRUCTIONS BEFORE USING THE PRODUCT
