HIGH PERFORMANCE MONOCRYSTALLINE MODULE SYM72-6-200P-220P

Keywords :

solar module / solar panel module / MONOCRYSTALLINE MODULE


  • Hits : 69
  • Company : WHS AUTOMATION TECHNOLOGY (KUNSHAN) CO. ,LTD
  • Telephone : +86 15062667823
Contact Us

Product Details

Contact Us

Five Advantages Of Products

  • Industry leading lowest temperature co-efficient of power, Indutry leading 12 years product warranty, Excellent low irradiance performance
  • Excellent PID resistance, Positive power tolerance of 3%, Dual stage 100% EL inspection gurantee defect-free product
  • Module Imp binning radically reduces string mis-match losses
  • Warranted reliability and stringent quality assurances are well beyond cetified requirements
  • Certified to withstand severe environmental conditions -Anti-reflective & anti-soiling surface minimise power losses from dirt and dust -Severe salt mist, ammonia & blown sand resistance for seaside, farm and desert environments -Excellent mechanical load 2400Pa & snow load 5400Pa resistance

Product Details

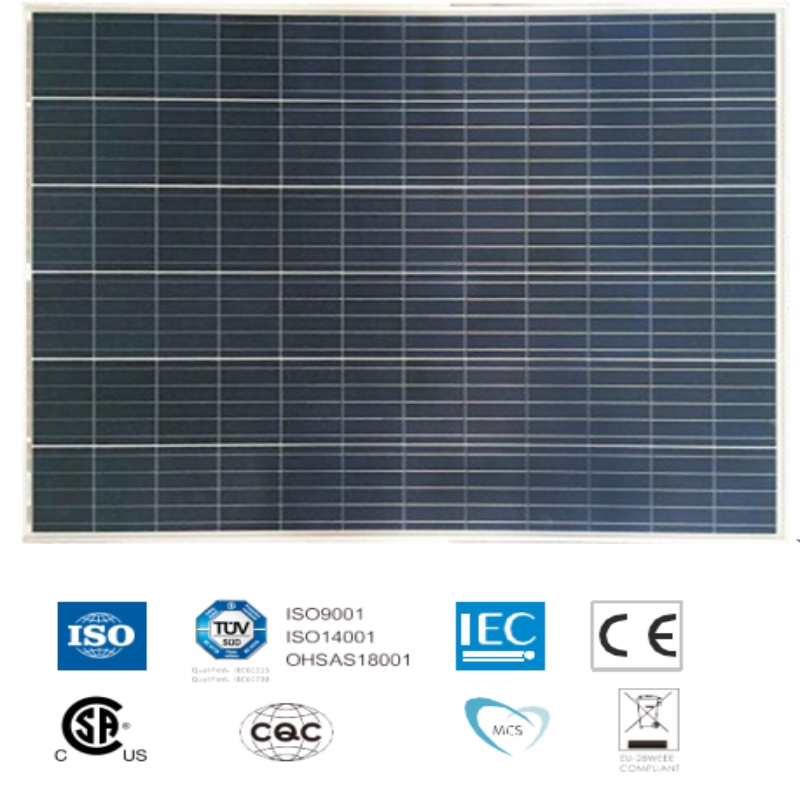

72C ELL POLYCRYSTALLINE MODULE

200-220Wp POWER OUTPUT RANGE

1000VDC MAXIMUM SYSTEM VOLTAGE

18.0% MAXIMUM EFFICIENCY

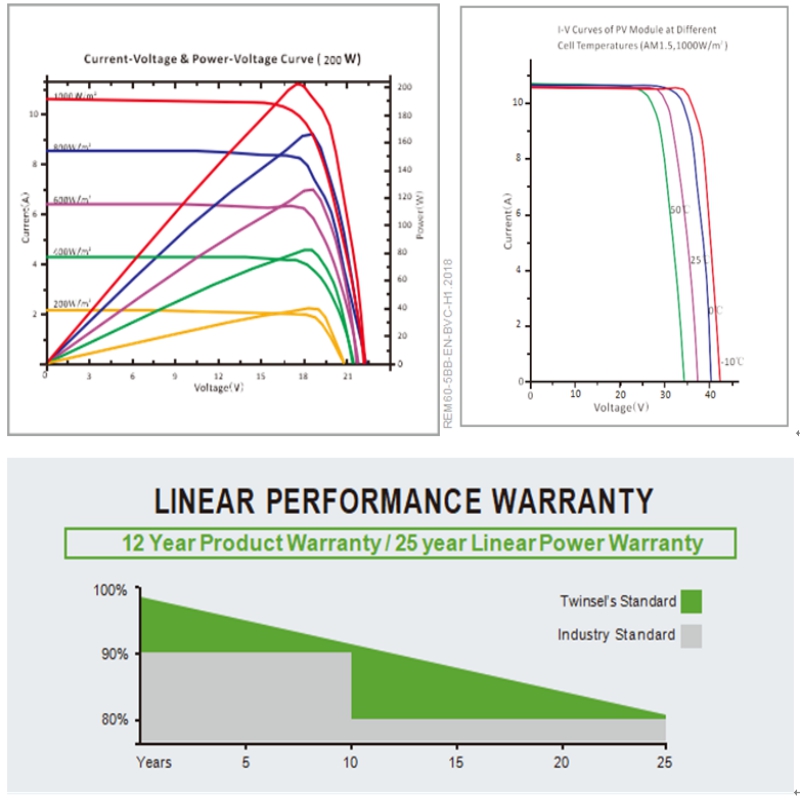

ELECTRICAL DATA ( STC )

Model Number                                       SYM72-6-200P             SYM72-6-205P             SYM72-6-210P            SYM72-6-215P           SYM72-6-220P

Rated Power in Watts-Pmax(Wp)          200                                205                               210                             215                              220

Open Circuit Voltage-Voc(V)                 21.6                               21.8                              22.0                            22.2                             22.4

Short Circuit Current-Isc(A)                   9.59                              9.68                               9.77                            9.86                             9.95

Maximum Power Voltage-Vmpp(V)         17.5                             17.7                              17.9                             18.1                             18.2

Maximum Power Current-Impp(A)          8.57                              8.72                              8.93                             9.06                            9.17

Module Efficiency (%)                           17                                 17.1                              17.3                             17.5                             17.7

STC: Irradiance 1000 W/m², Cell Temperature 25°C, Air Mass AM1.5 according to EN 60904-3.


ELECTRICAL DATA ( NOCT )

Model Number                                        SYM72-6-200P             SYM72-6-205P             SYM72-6-210P       SYM72-6-215P         SYM72-6-220P

Maximum Power-Pmax (Wp)                   147.9                            151.6                            155.3                      159.0                         162.7

Open Circuit Voltage-Voc (V)                  20.1                              20.3                             20.4                        20.6                            20.8

Short Circuit Current-Isc (A)                   7.8                                 7.9                               7.9                          8.0                              8.1

Maximum Power Voltage-Vmpp (V)         16.1                              16.2                             16.4                        16.6                            16.7

Maximum Power Current-Impp (A)          6.9                                 7.0                               7.2                          7.3                               7.4

NOCT: Irradiance at 800 W/m², Ambient Temperature 20°C, Wind Speed 1 m/s.

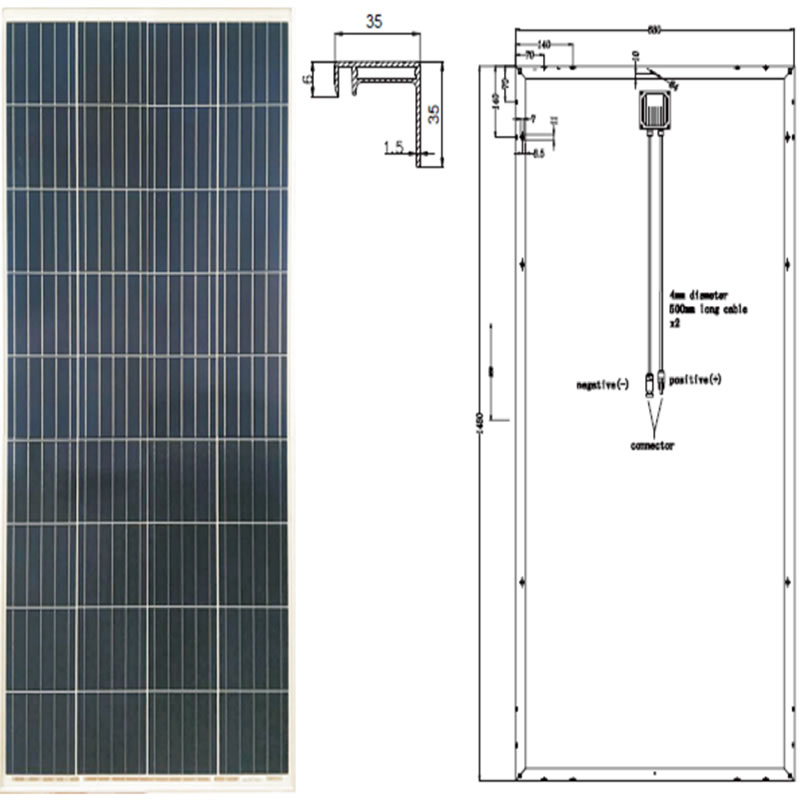

MECHANICAL DATA

Solar cells                                                           Polycrystalline 156.75×104.50mm

Cell configuration                                               72 cells(6×12)

Module dimensions                                            1320×990×35mm

Weight                                                               14.5kg

Superstrate                                                        3.2 mm, High Transmission, Low Iron, Tempered ARC Glass

Substrate                                                           White Backsheet

Frame                                                               Silver Anodized Aluminium Alloy type 6063T5, Silver Color

J-Box                                                                 Potted, IP67, 1000VDC, 3 Schottky bypass diodes

Cables                                                               4.0mm² (12AWG), 900mm length

Connector                                                        IP67 MC4 Compatible


TEMPERATURE & M AXIMUM RATINGS

Nominal Operating Cell Temperature (NOCT)                                           45°C±2°C

Temperature Coefficient of Voc                                                                -0.32%/°C

Temperature Coefficient of Isc                                                                  0.05%/°C

Temperature Coefficient of Pmax                                                            -0.39%/°C

Operational Temperature                                                                       -40~+85°C

Maximum System Voltage                                                                      1000VDC

Max Series Fuse Rating                                                                         15A

Limiting Reverse Current                                                                       15A


PACKAGING CONFIGURATION

                                                40ft                              20ft

Number of modules per container                               1160                             500

Number of modules per pallet                                      2                                  2

Number of pallets per container                                  580                              250

Packaging box dimensions (LxWxH) in mm                1340*1010*90               1340*1010*90

Box gross weight[kg]                                                  30                                   30

CAUTION: READ SAFETY AND INSTALLATION INSTRUCTIONS BEFORE USING THE PRODUCT.
